龙门式缠绕机怎么选？悬臂式缠绕包装机选型指南与应用解析

发布日期：2026-08-21ID:75浏览:

概要：化工、建材、粮食饲料等行业的工厂经常遇到这样的难题：产线节拍快，普通缠绕机上下料耽误时间；货物又重又高，转盘转不动也转不稳；需要对接自动化流水线，但悬臂式的占地和结构又不合适……这时候，龙门式缠绕机就是更优的解决方案。

龙门式缠绕机（也叫门式缠绕机、龙门缠绕包装机、龙门架缠绕机）采用龙门架式结构，摇臂从顶部悬挂绕货物旋转，货物通过输送线从龙门架下方穿过，特别适合高速在线式生产、重型/超高货物、自动化包装线等场景。本文从工作原理、类型区别、选型要点到行业应用，一次讲清楚。

一、龙门式缠绕机是怎么工作的？

龙门式缠绕机的核心特点可以用三句话概括：货物走直线，摇臂转圈圈，包装不停线。

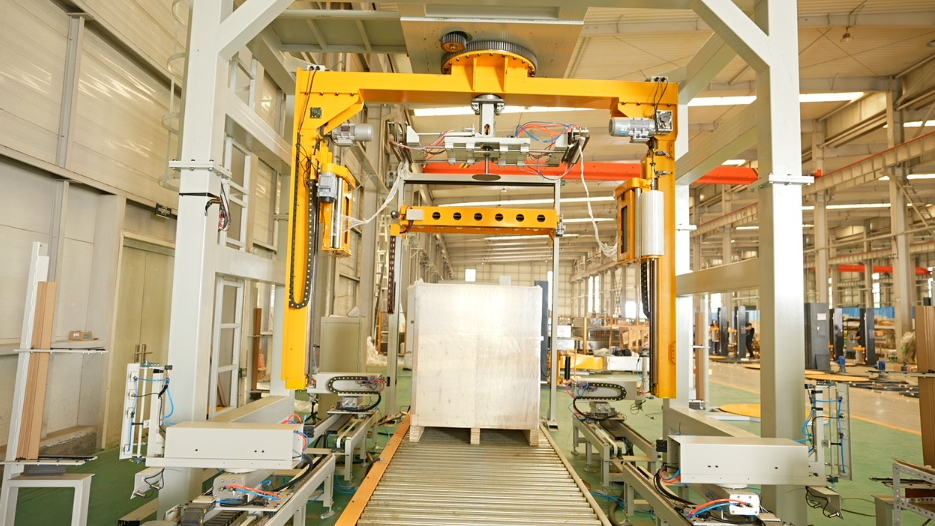

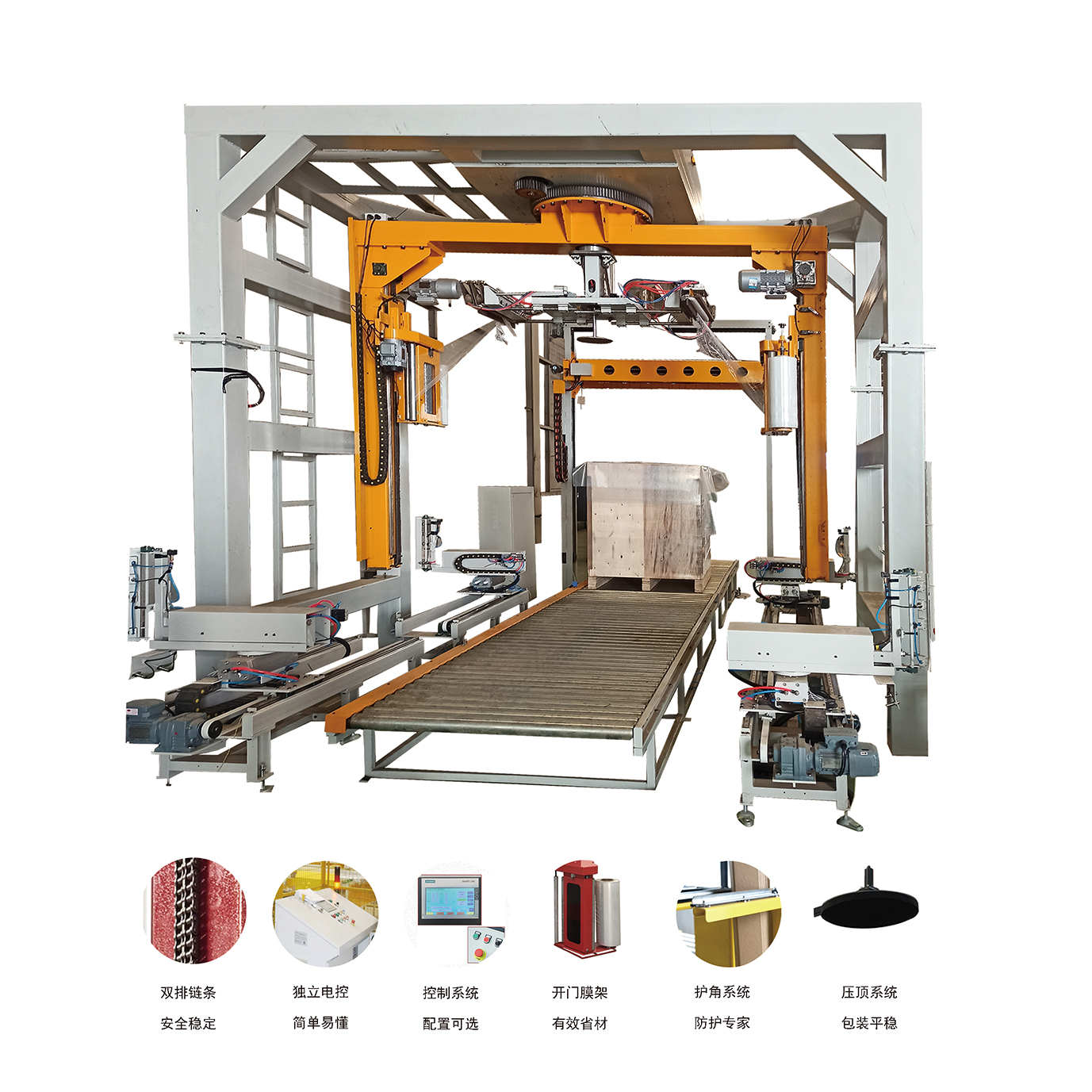

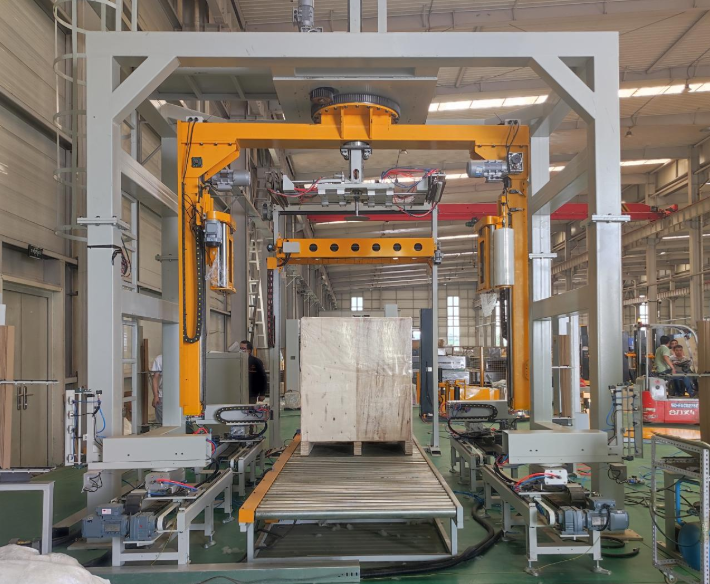

设备主体是一个门式框架结构（类似龙门吊），顶部安装有旋转机构，旋转机构下方悬挂一根可升降的摇臂，摇臂末端装有膜架。工作时，货物由输送线从龙门架中间穿过，到达包装位置后停止（或连续通过），摇臂绕货物做圆周运动，同时膜架沿摇臂升降，将缠绕膜螺旋式包裹在货物表面。

相比于转盘缠绕机的"货物转"和悬臂缠绕机的"侧面悬臂转"，龙门式缠绕机的"顶部摇臂转 + 输送线直穿"结构，在在线式生产场景中优势非常明显。

根据结构和自动化程度，龙门式缠绕机主要分为以下几类：

1. 标准龙门式缠绕机（单摇臂型）

最基础的龙门缠绕机型，单根摇臂旋转包装，下方配滚筒或链条输送线，货物自动进出。

优点：结构紧凑，在线式作业，适合大多数托盘货物的自动化包装
缺点：单摇臂速度有限，超高产线可能跟不上
适用：中等产量的自动化工厂、物流中心出库包装

2. 高速龙门式缠绕机（双摇臂/双绕型）

配备两根摇臂同时旋转，包装效率成倍提升，是高节拍生产线的标配。

优点：效率高，单台可顶两台用，节省空间和投资
缺点：结构复杂，价格较高
适用：大型饮料厂、日化厂、高产量物流分拣中心

3. 龙门式缠绕包装线（配线型）

龙门缠绕机与前端码垛机、后端缠膜捆扎一体机、贴标机等设备联动，组成完整的后道包装流水线。

优点：全流程无人化，效率最高，直接对接生产流水线
缺点：投资大，需要整体规划布局
适用：大型制造企业、自动化立体仓库、智能工厂

4. 重载/加高龙门缠绕机

针对超重或超高货物定制的机型，加强型龙门架和输送结构，承重可达5吨甚至更高，包装高度可达4-5米。

优点：能处理普通机型无法应对的重型、超高货物
缺点：设备体量更大，造价更高
适用：建材、化工、重型机械等行业的大吨位托盘包装

二、龙门式缠绕机 vs 转盘缠绕机 vs 悬臂式缠绕机，怎么选？

很多人会问：这三种不都是缠托盘的吗？有什么本质区别？区别确实很大，适用场景完全不同。

表格

对比项	转盘缠绕机	悬臂式缠绕机	龙门式缠绕机
运动方式	货物随转盘旋转	货物不动，侧面悬臂绕转	货物不动，顶部摇臂绕转
在线配线	困难，需要顶升移栽	较方便，可架在输送线上方	最方便，输送线直穿龙门架
货物重量	一般最大2吨左右	几乎不受限（5吨+）	几乎不受限（5吨+）
货物高度	一般2.5米以内	3-5米	3-5米
包装速度	15-30托/小时	单臂30-60托/小时	单摇臂40-60托/小时，双摇臂80-120托/小时
占地空间	小（圆形占地）	较大（悬臂回转半径）	中等偏上（长条形输送线）
设备价格	最低	较高	高（含输送线）
自动化程度	半自动/全自动	半自动/全自动/在线式	全自动/在线式为主
适用场景	单机使用、产量不大	重货/高货/易碎品单机或配线	高速产线、自动化包装线、连续生产

一句话总结：单机用、预算有限选转盘机；重货高货、对稳定性要求高选悬臂机；要对接流水线、追求高速在线包装选龙门式。没有绝对的好坏，只有是否匹配你的生产场景。

三、选龙门式缠绕机，重点看这几个参数

1. 货物尺寸范围

托盘尺寸：常用1200×1000mm、1200×1200mm，需确认最大长宽
货物高度：标准机型一般2000mm以内，加高型可达3000-5000mm。务必按最高货物选型
龙门架内空尺寸：决定最大通过货物尺寸，通常比货物最大尺寸大300-500mm余量

2. 货物重量

虽然货物在输送线上、摇臂不承重，但输送线本身有承重限制。标准机型一般承重1500-2000kg，重载型可达3000-5000kg以上。

3. 包装效率

单摇臂龙门机：每小时40-60托
双摇臂龙门机：每小时80-120托

选型时按实际产量的1.3-1.5倍留余量，既要满足当前产能，也要考虑未来扩产。

4. 输送线类型

滚筒输送线：适合标准托盘，速度快、噪音小，是最常用的类型
链条输送线：适合重载托盘，承载能力强，常用于建材、化工等行业
皮带输送线：适合轻载、特殊需求的场景，相对较少用

输送线的高度、宽度、输送方向都要与现有产线匹配，这个必须提前确认好。

5. 膜架类型

阻拉型膜架：结构简单，拉伸比约50%-100%，适合轻载、要求不高的场景
预拉伸膜架：电机驱动预拉伸，拉伸比可达200%-300%，省膜50%以上，包装紧实，是主流配置
动力预拉伸膜架：更高端配置，拉伸比和张力控制更精准，适合对包装质量要求高的场景

6. 自动化程度与功能选配

自动上膜/切膜/断膜：全自动标配，无需人工干预
顶部覆膜/压顶：防止顶层货物散落，增强防尘防水
称重/扫码/贴标集成：在线称重、自动扫码、贴标签一体化
远程监控/数据采集：接入MES/ERP系统，实现包装数据追溯
防爆配置：用于化工、粉尘等易燃易爆环境
变频调速：摇臂转速、升降速度、膜张力全部可调

四、龙门式缠绕机的核心优势

为什么越来越多的自动化工厂选择龙门式缠绕机？核心在于"在线式+顶部旋转"的结构设计，带来了一系列连锁优势：

1. 真正的在线式包装，不中断产线输送线从龙门架中间直穿而过，货物到了就包、包完就走，不需要顶升移栽、不需要转盘等待，与产线无缝对接，是自动化包装线的首选设备。

2. 货物全程不动，重货高货都稳摇臂从顶部绕转，货物稳稳站在输送线上不动，几十吨重、四五米高的货物都能安全包装，完全不用担心转盘承重不够或高货晃动倾倒的问题。

3. 包装速度快，效率高摇臂连续旋转，没有转盘启停的加速减速时间，单摇臂就能做到40-60托/小时，双摇臂更是能到80-120托/小时，轻松匹配高速生产线。

4. 包装质量稳定一致膜架张力均匀，缠绕层数、上下圈数、松紧度都由程序精确控制，每托包装质量完全一致，不会出现人工缠膜时有的紧有的松的情况。

5. 省人工，一人管多条线全自动上膜、缠绕、切膜、断膜，整条线只需偶尔补膜和巡检，大大降低人工成本和劳动强度，尤其适合招工难、人工成本高的地区。

6. 结构刚性好，运行更稳定龙门架式结构整体刚性远优于单立柱悬臂机，摇臂旋转时震动小、噪音低，设备运行更平稳，使用寿命也更长。

7. 柔性强，适应多规格货物同一台设备可以通过触摸屏切换参数，适应不同尺寸、不同重量的货物，不需要更换工装，调整灵活，适合SKU多的工厂。

8. 升级空间大，便于后续扩展龙门式结构方便后续增加顶部覆膜、称重、贴标、扫码等功能模块，也可以和码垛机、捆扎机等设备联动，逐步升级为完整的后道包装线。

五、龙门式缠绕机参考技术参数

表格

参数项目	参考值（标准单摇臂型）	参考值（加高型）	参考值（双摇臂高速型）
最大货物尺寸（长×宽）	1200×1200mm	1500×1500mm	1200×1200mm
最大货物高度	2000mm	3500mm	2000mm
最大货物重量	2000kg	3000kg	1500kg
摇臂数量	单摇臂	单摇臂	双摇臂
包装效率	40-60托/小时	30-45托/小时	80-120托/小时
膜架类型	预拉伸型	预拉伸型	预拉伸型
薄膜最大拉伸比	250%	250%	250%
适用薄膜宽度	500mm	500mm	500mm
输送线类型	滚筒/链条	链条（重载）	滚筒
输送线高度	500-600mm（可定制）	500-600mm（可定制）	500-600mm（可定制）
电机总功率	约3.5kW	约4.5kW	约6.0kW
电源	380V/50Hz/3Ph	380V/50Hz/3Ph	380V/50Hz/3Ph
控制方式	PLC+触摸屏	PLC+触摸屏	PLC+触摸屏
设备重量	约2500kg	约3500kg	约3500kg

注：以上为行业通用参考值，具体参数以厂家实际型号为准。济南佳森包装支持根据客户货物规格、产线布局和产能需求定制非标机型。

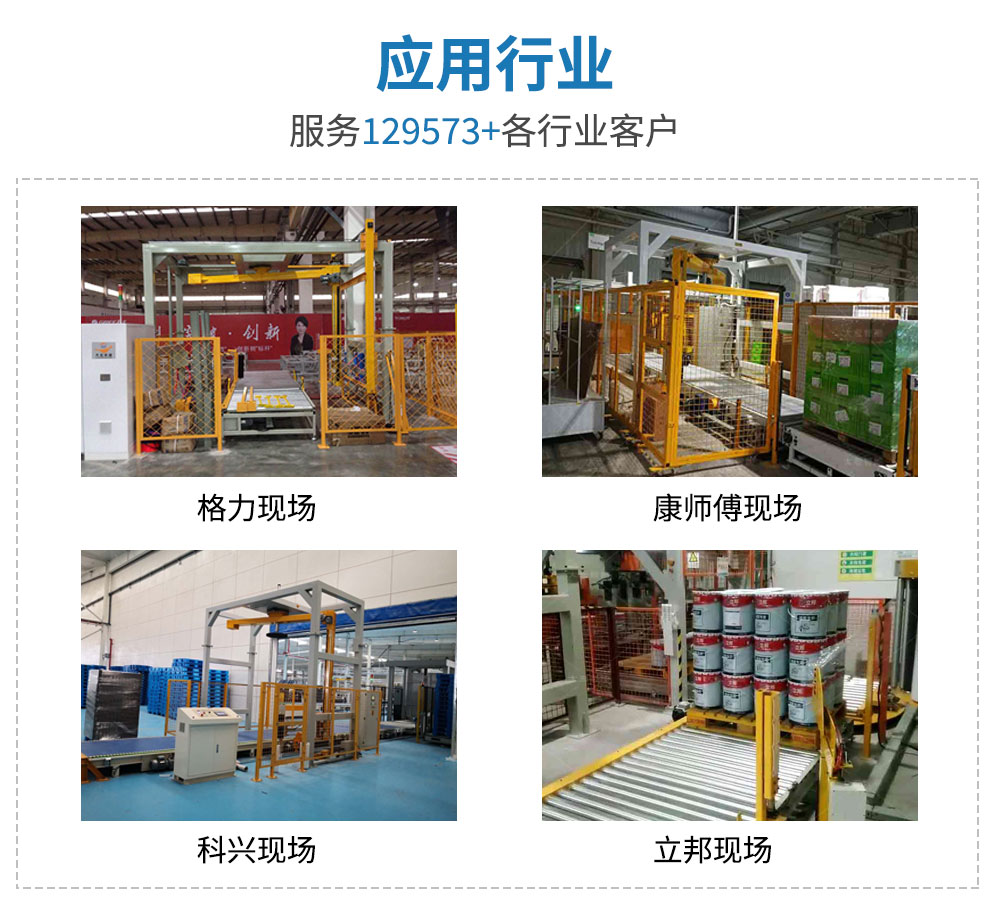

六、哪些行业适合用龙门式缠绕机？

食品饮料行业

瓶装水、饮料、啤酒、乳制品等生产线产量大、节拍快，龙门式缠绕机在线式包装的特点完美匹配，是饮料后道包装线的核心设备之一。双摇臂机型甚至可以做到100托/小时以上的包装速度。

化工行业

化工原料袋装、桶装货物普遍较重，部分产品还有易燃易爆要求。龙门式缠绕机货物不动、运行稳定，可配套防爆配置，广泛应用于化工行业的自动包装线。

建材行业

水泥、腻子粉、砂浆、瓷砖胶等袋装建材重量大、产量高，用转盘机速度跟不上，用单悬臂机配线不方便。龙门式缠绕机+链条输送线的组合，既稳又快，是大型建材企业的常用方案。

粮食饲料行业

袋装粮食、饲料每袋25-50kg，码垛后又高又重，而且生产线产量通常很大。龙门式缠绕机承重能力强、包装速度快，在粮库和大型饲料厂应用非常广泛。

物流仓储行业

大型物流中心、电商仓库出库量大、货物种类多，龙门式缠绕机可以对接自动分拣线，实现货物自动识别、自动缠绕、自动出库，全程无人化。

家电电子行业

冰箱、洗衣机、空调等大家电体积大、价值高，对包装稳定性要求高。龙门式缠绕机静止包装、松紧均匀，能有效保护产品在运输过程中不受损。

医药日化行业

医药和日化产品对包装一致性和洁净度要求高，龙门式缠绕机程序控制、包装质量稳定，可配套洁净车间使用，满足GMP等规范要求。

七、济南佳森包装龙门式缠绕机的优势

济南佳森包装设备有限公司（大宏智能子公司）专注缠绕包装设备研发制造多年，龙门式缠绕机系列覆盖标准型、加高型、高速型、配线型等多种规格，广泛应用于食品饮料、化工、建材、物流等行业，出口多个国家和地区。

选择佳森龙门式缠绕机的理由：

技术底蕴深厚：依托大宏智能20余年缠绕包装技术积累，龙门结构经过长期市场验证，运行稳定可靠，关键部件均采用知名品牌
预拉伸技术成熟：自主研发预拉伸膜架，拉伸比可达250%，节省缠绕膜50%以上，包装紧实不散包，长期使用省下来的膜钱相当可观
变频调速精准：摇臂转速、升降速度、膜张力全部变频可调，适配不同货物和包装要求，调整参数只需要在触摸屏上点几下
在线配线经验丰富：多年自动化包装线集成经验，可以和码垛机、捆扎机、贴标机等设备无缝对接，提供整线方案
非标定制能力强：加高、加宽、加重、双摇臂、顶部覆膜、防爆、称重、扫码贴标等均可按需定制，不做"标准件强行卖"
安全保护完善：配备安全光栅、光电检测、防撞限位、急停按钮、安全围栏等多重安全装置，设备周边作业安全有保障
控制系统稳定：采用知名品牌PLC+触摸屏控制，参数设置直观，故障自诊断功能，操作维护简单，普通工人培训半天就能上手
服务响应及时：整机质保一年，全国上门安装调试培训，终身提供技术支持和原厂配件，80+售后网点覆盖主要城市

八、常见问题 FAQ

Q1：龙门式缠绕机比转盘机贵那么多，到底值不值得买？A：看你的产量和自动化需求。如果每天只有几十托、单机使用，转盘机完全够用。但如果你的产量大（每天200托以上）、需要对接流水线、想要减少人工，龙门式虽然前期投入高，但省人工、提效率、稳质量带来的回报，通常2-3年就能收回差价，而且长期使用更省心。

Q2：龙门式缠绕机和悬臂式缠绕机有什么区别？哪个更好？A：两者都是货物不动、摇臂/悬臂旋转，核心区别在于结构和配线方式。悬臂机是单立柱侧面悬臂，配线时货物从悬臂下方穿过；龙门机是门式框架顶部摇臂，输送线从龙门架中间直穿。龙门机结构刚性更好、配线更方便、速度更快，但价格也更高。简单说：单机或少量配线选悬臂机，高速产线、整线自动化选龙门机。

Q3：一台龙门式缠绕机一天要用多少缠绕膜？A：和货物尺寸、缠绕层数、拉伸比都有关系。以1200×1200×1500mm的标准托盘、缠绕3层、预拉伸250%为例，一托盘约用0.25-0.4kg膜。按一天包装300托盘算，大约用75-120kg膜。预拉伸膜架比阻拉型省膜至少一半，这个是长期省的。

Q4：可以和我现有的输送线对接吗？需要改线吗？A：绝大多数情况都可以对接。龙门式缠绕机的进出输送接口可以根据现有产线的输送高度、输送方式、节拍来定制。佳森包装提供免费的现场勘测和对接方案设计，大部分情况下不需要大改现有产线，做一些衔接处理就可以。

Q5：龙门式缠绕机占地面积大吗？A：比转盘机大，但比想象中小。标准机型（含进出输送线各2米左右）占地大约长8-10米、宽2.5-3米。具体要看配置的输送线长度和是否有其他功能模块。布局时厂家会出详细的设备布局图，帮你算好空间。

Q6：缠绕层数、松紧度可以调吗？不同货物能存不同参数吗？A：都可以调。通过触摸屏可以设置缠绕层数（1-10层可调）、顶部/底部圈数、上升下降速度、膜张力大小等参数。不同规格的货物可以保存不同的配方（有的机型支持20组以上配方），切换货物时调出对应配方就行，非常方便。
